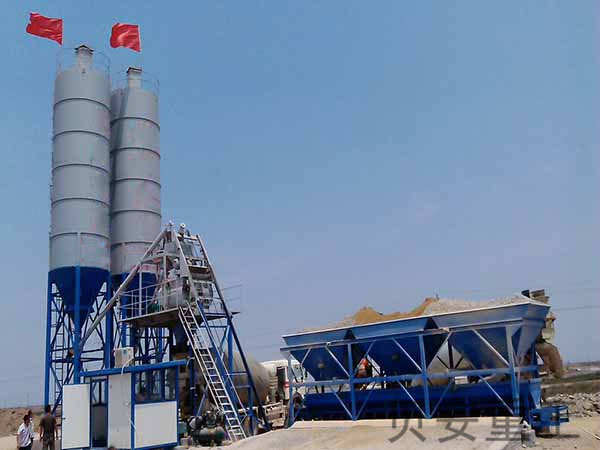

HZS50混凝土搅拌站
时间:2015-12-18 15:04:05浏览量:1554

产品简介

HZS50型混凝土搅拌站是由配料、搅拌、电气控制等部分组成的全自动混凝土拌制成套设备,它适用于中等以上规模的建筑工地、预制件厂和商品混凝土生产厂。

本机主要特点:

采用组合式结构,整机安装、搬迁十分方便。

搅拌主机及骨料提升采用JS1000型双卧轴强制式混凝土搅拌机,搅拌质量好、效率高。

HZS50搅拌站地骨料配料系统采用 PL1600Q型配料机,计量准确,生产效率高。

水泥、水、液体外加剂的配料均采用电子秤计量,配料精度高。

供水系统采用水泵供水,使水流速加快,喷洒均匀。

控制系统采用进口元器件,有打印功能,带空调。

产品特征

搅拌时间短,拌和匀质性好,可为您提供高品质的混凝土。

对各种物料的计量采用电子称量,准确可靠,计量精度达到或高于国家标准要求。

采用先进的控制技术,具有自动调节、补偿、报警等功能。

全部采用国际先进的电器、电子元件,以保证设备可靠运行。

搅拌主机采用双卧轴强制式搅拌技术,高耐磨衬板和叶片的制造技术,合理的搅拌臂和叶片布局、先进的润滑设计、使搅拌筒更加耐用。

模块式设计,使搅拌站的维护、安装、转移方便、灵活,为您可节约开支。

方式各异的物料输送技术和设备可为您提供各种选择,适用您的场地要求。

安全舒适的操作环境为您提供一个环保型的产品。

主要配置简介:
1、搅拌系统
・ 型式:双卧轴强制式
・  采用气缸卸料,方便快捷。
・ 搅拌叶片与衬板均使用耐磨材料,经久耐用,拆卸更换方便。
・ 搅拌机设计合理,搅拌时间短、消耗低、噪声小、易损件寿命长。
2、电控系统
・ 电气控制系统由电脑主机、显示器,打印机、通信电缆等组成。
・ 配料系统采用微机集中控制。搅拌站运行数据可保存10年以上,便于设置管理。
・ 配方可以用数字表示,方便用户识别,配方数可达几十种。
・ 在脱离自动控制的情况下,手动操作系统仍能完成对搅拌站的控制,如配料,搅拌,卸料等工作。
・ 本系统强电部分自成一体,与弱电部分完全分开,提高了弱电的抗干扰能力,也使强电部分大为简化,具有性能先进,可靠性高,维护更为方便。
3、提升系统
・ 骨料提升系统采用皮带输送机。输送机上盖下兜,可适应全天候工作。
4、骨料暂存斗
・ 暂存料斗能够暂存一罐骨料,省去了配料时间,提高了生产率。
5、骨料称量系统
・ 骨料称量系统由:骨料仓、机架、称量斗、骨料输送机、传感器等组成。

 系统说明

・ 骨料仓采用装载机或上料皮带机上料。
・ 骨料仓下设弧门给料器,该弧门依靠气缸开启和关闭。结合微机集中控制,达到精确配料。
・ 称量斗下设一条水平皮带机,上吊挂四只传感器,连同皮带机、称量斗、各种骨料以此累积称量。骨料配料完毕,由平皮带机送入高倾角挡边皮带输送至暂存料斗内,等待和其它物料一起卸入搅拌机内。
6、水泥称量系统
・ 水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。
・ 水泥称量采用全密封装置,称量斗通过3只传感器称量。
・ 称量斗料门采用气动蝶阀,开门灵活,密封严密。
7、粉煤灰称量系统
・ 粉煤灰称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。
・ 粉煤灰称量采用全密封装置,称量斗通过3只传感器称量。
・ 称量斗料门采用气动蝶阀,开门灵活,密封严密
8、水称量系统
・ 水称量系统由:用户自建水池、水泵、水称量斗、气动蝶阀等组成。
・ 水泵在控制系统的控制下,将水池里的水通过潜水泵输送到水称量斗内,经传感器称量到预设数值时,泵停。卸料时卸水泵开启,使水流向搅拌机内。采用水泵供水,使水流速加快,喷洒均匀。
9、液态外加剂称量系统
 ・ 液态外加剂称量系统由:外加剂储箱、外加剂称、水泵、传感器等组成。
 ・ 外加剂泵在控制系统的控制下,将外加剂箱里的外加剂泵出,经传感器计量到预设数值时,蝶阀关闭。
 ・ 卸料时气动蝶阀开启,使外加剂流向水称量斗,与水一起流入搅拌机内。同时水泵继续工作经另一路蝶阀循环外加剂,起搅拌作用,以防外加剂沉淀,外加剂泵由微机控制开关。
10、气路系统
 ・ 气动系统由空压机、气缸、电磁阀、气路元件等组成。空压机中的压缩空气经过气源处理件净化、减压、加油后进入各支路,正常工作状态气路中压力应保持在0.7-0.9Mpa范围内。

11、螺旋输送机
 ・水泥输送采用全密封装置,出料口与计量斗采用软连接不影响计量精度。
 ・接料口为万向球节,可调节角度偏差,且密封性好。
 ・螺旋叶片与筒体间隙小,传输效率高。
13、水泥仓
 ・数量:根据客户需求配备
  系统说明:
 ・水泥仓顶部设有防溢顶装置,水泥由此吹入,减轻了水泥仓的负荷压力,并且防止了粉尘对空气的污染。破拱装置安置在锥部,与气路系统、控制系统组合,可实时地对水泥进行自动破拱,也可手动破拱。
14、控制室
 ・采用彩色夹心板,具有保温、隔热功能。内配备冷暖型空调。
 ・控制室宽敞明亮,视野开阔
 ・控制台采用人机工程学原理设计,操作舒适。

产品参数


单位参数

最大生产率

m3/h

50

主机公称容量

m3

1

骨料秤最大称量值

kg

3000

水泥秤最大称量值

kg

600

水秤最大称量值

kg

250
外加剂最大称量值>kg40

螺旋输送机额定输送量

t/h

35

水泥仓容量

t

100(2个)

搅拌功率

kW

37

提升功率

kW

11

整机功率

kW

约100

整机质量

t

约40

卸料高度

m

3.8

骨料计量精度

%

±2

水计量精度

%±1

水泥计量精度

%±1

外加剂计量精度

%±1
