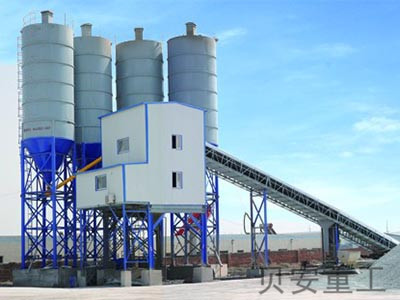

HZS120混凝土搅拌站
时间:2015-12-18 15:59:23浏览量:1420

产品简介

HZS120型混凝土搅拌站是由配料、搅拌、电气控制等部分组成的全自动混凝土拌制成套设备。它适用于中等以上规模的建筑工地、预制件厂和商品混凝土生产厂。

其主要特点:

  采用组合式结构,整机安装、搬迁十分方便,设备造价低。

  主机采用 LJS2.0或MAO2000型双卧轴强制式混凝土搅拌机,搅拌质量好、效率高。

  骨料采用PL3200配料机配料,计量准确,生产效率高。

  水泥、水、液体外加剂的配料均采用电子秤计量,配料精度高。

  供水系统采用水泵供水,使水流速加快,喷洒均匀。

  骨料上料采用大倾角或小倾角带式输送机,寿命长,工作效率高。

  电气控制系统主要元器件全部采用进口,性能可靠,操作使用方便,有打印功能,带空调。

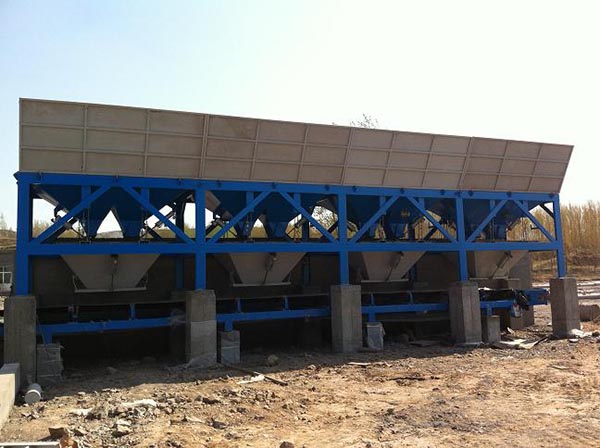

配料系统:

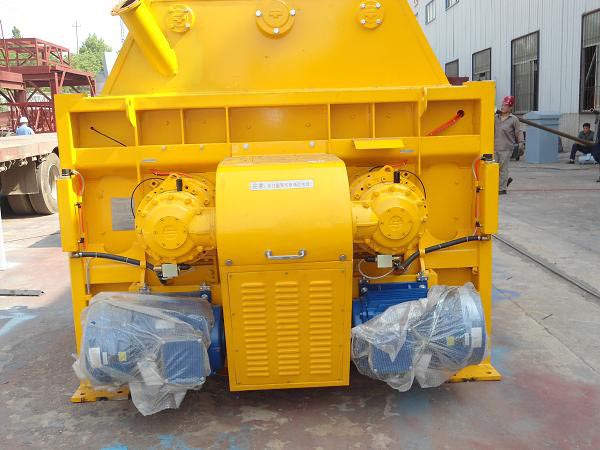

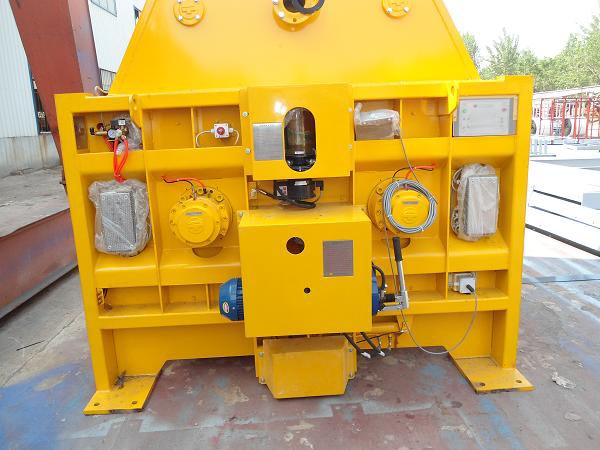

搅拌主机:

产品特征:

搅拌时间短,拌和匀质性好,可为您提供高品质的混凝土。

对各种物料的计量采用电子称量,准确可靠,计量精度达到或高于国家标准要求。

采用先进的控制技术,具有自动调节、补偿、报警等功能。

全部采用国际先进的电器、电子元件,以保证设备可靠运行。

搅拌主机采用双卧轴强制式搅拌技术,高耐磨衬板和叶片的制造技术,合理的搅拌臂和叶片布局、先进的润滑设计、使搅拌筒更加耐用。

模块式设计,使搅拌站的维护、安装、转移方便、灵活,为您可节约开支。

方式各异的物料输送技术和设备可为您提供各种选择,适用您的场地要求。

安全舒适的操作环境为您提供一个环保型的产品。

主要配置:
 1、搅拌系统
・型式:双卧轴强制式
・搅拌叶片与衬板均使用耐磨材料,经久耐用,拆卸更换方便。
・搅拌机设计合理,搅拌时间短、消耗低、噪声小、易损件寿命长。
 2、电控系统
・电气控制系统由电脑主机、显示器,打印机、通信电缆等组成。
・配有监视系统,运行与管理于一体,操作简单方便。
・配料系统采用微机集中控制。搅拌站运行数据可保存10年以上,便于设置管理。
・配方可以用数字表示,方便用户识别,配方数可达几十种。
・在脱离自动控制的情况下,手动操作系统仍能完成对搅拌站的控制,如配料,搅拌,卸料等工作。
・本系统强电部分自成一体,与弱电部分完全分开,提高了弱电的抗干扰能力,也使强电部分大为简化,具有性能先进,可靠性高,维护更为方便。
 3、提升系统
・骨料提升系统采用皮带输送机。输送机上盖下兜,可适应全天候工作。
 4、骨料暂存斗
・暂存料斗能够暂存一罐骨料,省去了配料时间,提高了生产率。
 5、骨料称量系统
・骨料称量系统由:骨料仓、机架、称量斗、骨料输送机、传感器等组成。
  系统说明:
・骨料仓采用装载机或上料皮带机上料。
・骨料仓每个储料斗有两个卸料门,以实现计量时的粗称和精称。
・每个骨料计量斗通过四只传感器吊挂于储料仓机架上,四只传感器发出的信号经处理后送往主控制室内的微机中,通过二次仪表转换变成物料重量值显示出来。
・每个称量斗下设一条水平皮带机。骨料配料完毕,由水平皮带机送入斜皮带输送至楼顶的暂存料斗内,等待和其它物料一起卸入搅拌机内。
 6、水泥称量系统
・水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。
・水泥称量采用全密封装置,称量斗通过3只传感器称量。
・称量斗料门采用气动蝶阀,开门灵活,密封严密。
 7、粉煤灰称量系统
・粉煤灰称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。
・粉煤灰称量采用全密封装置,称量斗通过3只传感器称量。
・称量斗料门采用气动蝶阀,开门灵活,密封严密
 8、水称量系统
・水称量系统由:用户自建水池、水泵、水称量斗、气动蝶阀等组成。
・水泵在控制系统的控制下,将水池里的水通过潜水泵输送到水称量斗内,经传感器称量到预设数值时,泵停。卸料时卸水泵开启,使水流向搅拌机内。采用水泵供水,使水流速加快,喷洒均匀。
 9、液态外加剂称量系统
・液态外加剂称量系统由:外加剂储箱、外加剂称、水泵、传感器等组成。
・外加剂泵在控制系统的控制下,将外加剂箱里的外加剂泵出,经传感器计量到预设数值时,蝶阀关闭。
・卸料时气动蝶阀开启,使外加剂流向水称量斗,与水一起流入搅拌机内。同时水泵继续工作经另一路蝶阀循环外加剂,起搅拌作用,以防外加剂沉淀,外加剂泵由微机控制开关。
 10、气路系统
・气动系统由空压机、气缸、电磁阀、气路元件等组成。空压机中的压缩空气经过气源处理件净化、减压、加油后进入各支路,正常工作状态气路中压力应保持在0.7-0.9Mpa范围内。
 11、除尘系统
・除尘系统由除尘器、除尘管等组成。
・主楼内部设有除尘装置,主机、暂存料斗、粉料计量斗中产生的灰尘经由除尘器中过滤布袋,反吹装置每隔一段时间将灰尘振落,上部风机将干净空气引到室外。
 12、螺旋输送机
・水泥输送采用全密封装置,出料口与计量斗采用软连接不影响计量精度。
・接料口为万向球节,可调节角度偏差,且密封性好。
・螺旋叶片与筒体间隙小,传输效率高。
 13、水泥仓
・数量:根据客户需求配备
  系统说明:
・水泥仓设有上、下料位。粉料由粉料仓上部吹入,粉料仓顶部设有除尘装置,减轻了粉料仓负荷压力,并且防止了粉尘对空气的污染。破拱装置安置在锥部,与气路系统、控制系统组合,可实时地对水泥进行自动破拱,也可手动破拱。
 14、控制室
・采用彩色夹心板,具有保温、隔热功能。内配备冷暖型空调。
・控制室宽敞明亮,视野开阔
・控制台采用人机工程学原理设计,操作舒适。
・控制系统采用联想商用机, PLC及变频器等
・计量称精度:骨料:±0.5% ; 粉料:±0.3%

产品参数

项  目参 数
型  号HZS120
生产率120m3/h
搅拌主机形   式LJS2.0或MAO2000/3000
出料容量2000L
进料容量3000L
电机功率2 × 37kW
配料机料仓容量4 × 20m3
称量斗容量4 × 1.8m3
皮带机功率7.5kW
皮带机速度1.6m/s
水及外
加剂箱
水   箱1 × 10m3
外加剂箱2 × 1.5m3
称量装置计量范围四种骨料秤0~6000kg
水 泥 秤0~1600kg
粉煤灰秤0~500kg
粉状外加剂秤1 × 200kg
水   秤0~800kg
液体外加剂秤0~50kg
皮带输送机带   宽1000mm
带   速1.6m/s
功   率18.5kw
计量精度沙石骨料± 2%
水、液体外加剂± 1%
水   泥± 1%
粉 煤 灰± 1%
粉状外加剂± 1%
螺旋输送机2 × LSY200
2 × LSY250
粉 料 仓4× 200t(或用户自定)
空 压 机15kW
电控系统
  • 计算机全自动控制

  • 动态彩显,中文字幕

  • 按要求打印生产记录

  • 多点摄像监控系统

总 功 率约191kW
总 质 量约48t
卸料高度3.8m
外形尺寸45m × 20m× 15m
